PNK模塊化制氮機

可擴展
穩定、安全、可靠
節能高效，較低空氮比
占地面積小、安裝方便
HMI 彩屏操作界面
投資回報快
較長使用壽命

瑞氣公司推出新一代PNK系列模塊化制氮機，該系列制氮機采用了先進的變壓吸附（PSA）技術，不僅顯著縮短了啟動時間，還具備出色的流量可擴展性，廣泛適配于各行各業的需求。相較于傳統的供氣方式（如液氮或瓶裝氮?dú)猓?，PNK系列模塊化制氮機可以為用戶省去很多隱性成本，例如租賃費、補充和交付附加費、訂單處理費以及環境費等。

技術指標

瑞氣公司推出新一代 PNK 系列模塊化制氮機，該系列制氮機采用了先進的變壓吸附（PSA）技術，不僅顯著縮短了啟動時間，還具備出色的流量可擴展性，廣泛適配于各行各業的需求。

配置功能

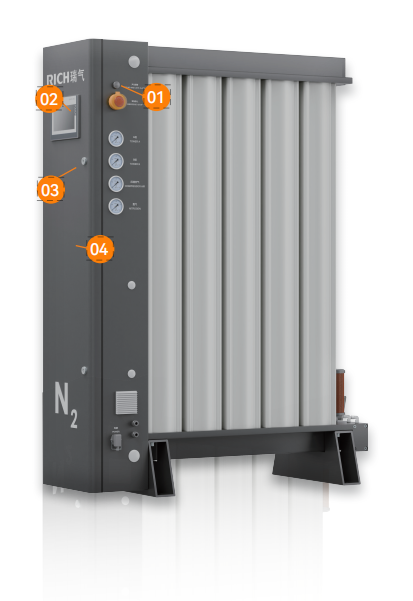

01 報警裝置：不合格氮?dú)饴暪鈭?bào)警，長時報警自動停機

02 控制面板:新款智能節能控制系統,配合傳感器實現節能控制;流量在線顯示

03 純度檢測儀:選用國內知名廠家的氮?dú)饧兌确治鰞x，確保氮?dú)饧兌葘?shí)時在線監測精準、迅速

04 純度、流量應用范圍廣,滿足多種用氣需求

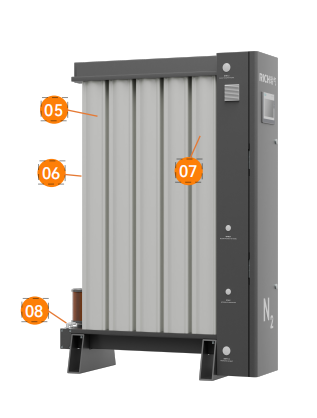

05 鋁合金腔體:采用航空鋁型材，強度高，不腐不銹，使用壽命長

06 非壓力容器，無需定期年檢，降低安全風險
07 吸附劑:選用國內外高標準的碳分子篩，確保更高的制氮效率
08 自主研發集成式閥門,便于維護和保養

型號	氮?dú)饧兌?/td>
	99.999%		99.995%		99.99%		99.95%		99.90%		99.50%		99%		98%		97%		95%
	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min	氮?dú)饬髁縉m³/h	空氣耗量Nm³/min
PNK02S	3.2	0.32	4.6	0.34	5.2	0.36	6.9	0.40	8.0	0.43	11.3	0.53	13.4	0.58	16.6	0.64	18.8	0.66	23.0	0.77
PNK03S	4.7	0.48	6.9	0.51	7.8	0.53	10.3	0.60	12.0	0.64	17.0	0.79	20.1	0.87	24.9	0.96	28.2	0.99	34.4	1.15
PNK04S	6.3	0.64	9.2	0.68	10.4	0.71	13.7	0.80	16.0	0.85	22.6	1.06	26.8	1.16	33.3	1.28	37.6	1.32	45.9	1.53
PNK05S	7.9	0.80	11.5	0.86	13.0	0.89	17.1	1.00	20.0	1.07	28.3	1.32	33.5	1.45	41.6	1.59	47.0	1.65	57.4	1.91
PNK02	5.4	0.54	8.0	0.59	9.0	0.62	11.9	0.69	13.9	0.74	19.6	0.92	23.2	1.01	28.8	1.11	32.6	1.14	39.8	1.33
PNK03	8.2	0.83	11.9	0.89	13.5	0.92	17.8	1.04	20.8	1.11	29.4	1.37	34.9	1.51	43.2	1.66	48.9	1.71	59.7	1.99
PNK04	10.9	1.10	15.9	1.19	18.0	1.23	23.8	1.39	27.8	1.48	39.2	1.83	46.5	2.01	57.7	2.21	65.2	2.28	79.6	2.65
PNK05	13.7	1.38	19.9	1.48	22.5	1.54	29.7	1.73	34.7	1.85	49.1	2.29	58.1	2.52	72.1	2.76	81.5	2.85	99.5	3.32

原理

PNK制氮機根據變壓吸附原理（PSA），從潔凈的壓縮空氣中持續分離出氮?dú)狻?/p>

兩個為一組的裝滿碳分子篩的鋁合金筒組成兩排吸附塔，左排為A塔，右排為B塔。當壓縮空氣進入A塔時，A塔壓力升高，氧氣在碳分子篩表面的擴散速率較快，進入碳分子篩固相，該過程稱為“吸附”。一段時間后，A塔碳分子篩對氧氣的吸附達到飽和，根據碳分子篩在不同壓力下對氧氣的吸附量不同的特性，此時降低A塔壓力使碳分子篩解除對氧的吸附，富氧氣體從消音器排出，這一過程稱為“解吸”。

A塔解吸的同時，壓縮空氣進入B塔，B塔進行“吸附”，產生氮?dú)?。A、B兩塔交替吸附，持續分離出氮?dú)狻５獨饨?jīng)過純度檢測后，合格氮?dú)廨斔徒o用戶，不合格氮?dú)鈱?duì)空排出。
